所谓立式复合破碎机,也叫立轴式复合破碎机,或者复合破,该机采用一根立轴,其上设计装有立轴反击转盘和立轴锤破转盘,集两种破碎机的优点为一体组成而衍生出了一款新概念类破碎设备。如今随着矿山行业的深入发展和科技的发展,复合式破碎机在矿山、建材、冶金、化工和电力等行业的应用也越来越广,能针对中等硬度可碎性矿石,特别是易碎性物料有比较显著的加工优势。

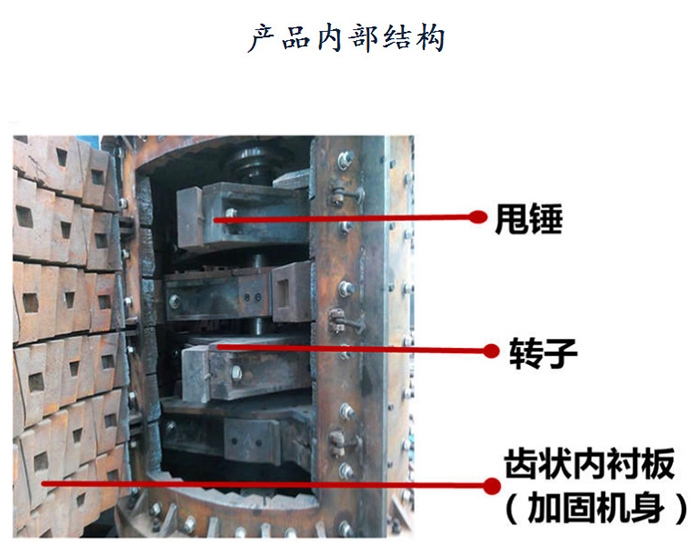

立轴复合式破碎机内部结构说明
立轴复合式破碎机也称立轴制砂机,由传动装置、轴承、上机盖、衬板、锤头、锤盘、主轴、皮带、进料口、出料口、支座、电机、检修门、筒体、上盖及底座等部分组成,内部结构简单合理、运行成本低,利用石打石原理,磨损小。
该机破碎比大,破碎出料细且均匀,能将80 ~ 120mm的物料一次性粉碎到小于5mm细小颗粒,可“以破代磨”,降低破碎成本,提高产量和收益。
该机集锤击与辊压于一体,破碎与粉磨相结合,出料粒度可根据需要进行调整,出料粒度细且均匀稳定。
结构设计巧妙科学,运转平稳可靠,维修及更换易损件简便、快捷,适应性强。
采用新型耐磨复合锤头,锤头有效利用率高,间隙调整功能极大地延长了易损件的使用寿命。
在石打石原理下,磨损小,破碎率高。且具有细碎、粗磨功能
受物料水分含量影响小,含水份可达8%左右。
复合式破碎机工作原理分上下两层分级破碎,即上转盘固定有板锤,分布较稀形成较大破碎腔,有利于破碎大块物料;下转盘上装有多排活动锤头,分布较密,形成较小破碎腔,能很好的控制被破碎物料出料粒度要求。同时在筒体内壁上,还有装有带齿牙的固定齿板,又称反击板。所以一般情况下分布较疏板锤的上层通常为中碎作业,而分布较密板锤的下层则多为细碎作业。
该机的工作原理为:物料自上口垂直落入破碎腔内,受到上转盘高速旋转的稀疏板锤打击,被迫抛向反击板,撞击后被反弹到锤板上,再次受到打击。如此高频次的打击与反击,使物料由大到小逐渐被破碎,较小的物料落到下层破碎腔,受到高速旋转密集锤头的打击,重复上层破碎过程。这样物料在破碎腔内形成多次碰撞、摩擦而粉碎,粒径粉碎到要求大小后从排料口排出。
型号 | 转子直径(mm) | 筒体高度(mm) | 主轴转速(r/min) | 进料粒度(mm) | 生产能力(t/h) | 电机功率(kw) | 外形尺寸(mm) |
800 | 650 | 800 | 1350 | ≤50 | 5-15 | 30 | 2200x860x1980 |
1000 | 800 | 850 | 970 | ≤50 | 10-30 | 55 | 2700x1160x2000 |
1250 | 1000 | 850 | 740 | ≤50 | 20-60 | 75 | 2800x1400x2730 |
1500 | 1250 | 1000 | 650 | ≤50 | 110-132 | 110 | 3100x1900x2300 |
1750 | 1560 | 1410 | 600 | ≤50 | 40-100 | 185-200 | 3350x2100x2800 |
2000 | 1740 | 1550 | 500 | ≤50 | 80-200 | 220-250 | 4100x2660x2670 |
