pcz重型锤式破碎机又叫做重锤破、重型破碎机,是一种的大功率、大破碎比、高生产率的破碎机,可根据物料性质进行合理调整,在产量、功率更胜一筹。该设备适用于破碎抗压强度不过150兆帕和含钙量高于40%的石灰石等各种中等硬度和脆性物料。

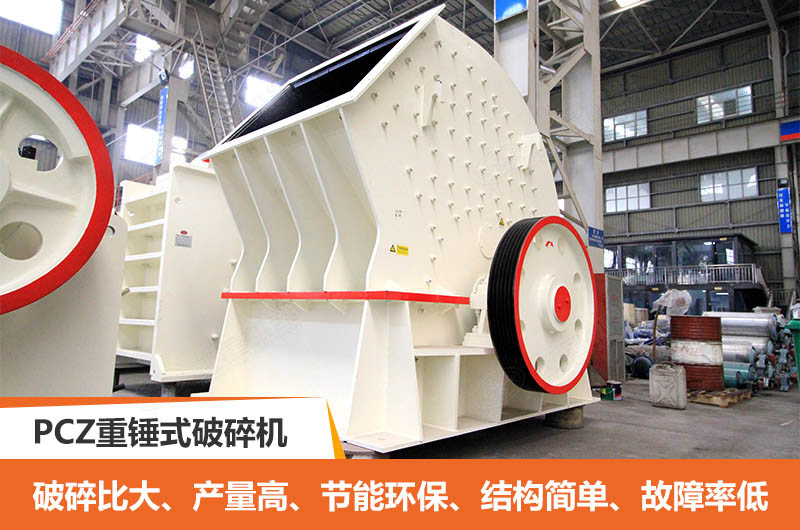

pcz重型锤式破碎机
最大进料粒度可达160mm,破碎比高,单机时产量可达300吨。破碎胫型设计符合动力学原理,独特无蓖条结构设计,增加物料通过量,可破碎湿料,解决了传统锤破易堵塞、产量低的难题。
时产600吨以下的,它可以一破成型(替代鄂妓+反击破) :时产150C吨2台即可,变多级破碎为-级破碎,彻底实现了一破抵兩破的低成本运宫,同等产量柜比颚破+反击破投资减少35%左右。
破碎腔型设计更符台动力学原理,物料进入破碑机以后经3段破碎,粒型成立方体且级配合理,符合国家建筑用料标准。活衬板独特自流槽设计,直径小于缝隙的合格物料自动排出,减少物料在破碎机内的重复破碎,大大降低出粉率。
独有的转子盘耐磨护圈专利技术,克服了传统转子盘磨损严重且人工堆焊耐磨层麻烦的缺点,通过销轴卡簧将耐磨护圈固定到转子盘上,具有极强的耐磨性且更换方便。锺盘设计八路锤轴孔,4路备用,锤轴孔内嵌有合金钢轴套,大大延长了转子盘寿命。

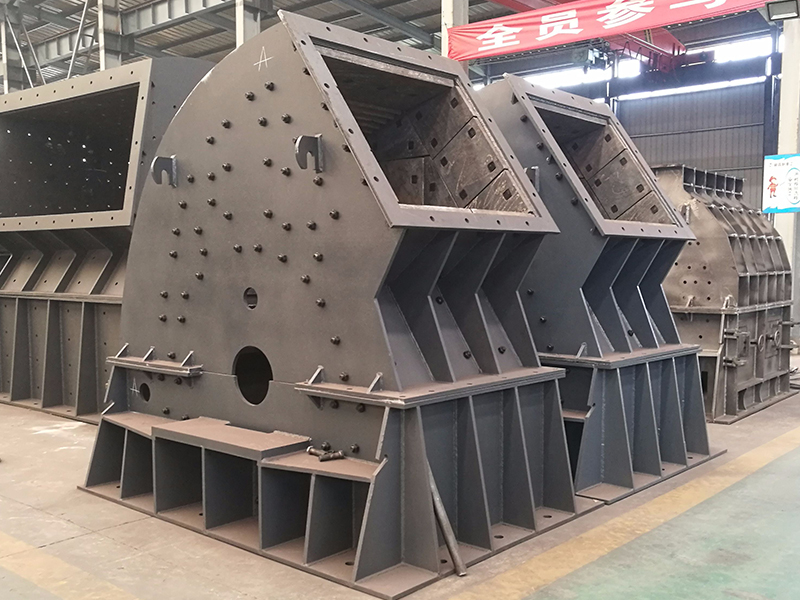

破碎机背部采用通筋结构,双螺母固定,转子锤头可360度旋转,单个锤头重量大、转子盘直径大,转速合理,可抵抗大块物料的强冲击力,机壳内部村板排列紧密月由10.9级高强方丁固定保证机壳坚固永不变形,出料粒度大小可调。下机壳经优化设计后,改变了传统锤破蓖穿控制出料粒度大小的方式,减少锤头在破碎腔内的磨损,使锤头的寿命提高3-5倍,更节能,更高效。
破碎机背部采用通筋结构,双螺母固定,转子锤头可360度旋转,单个锤头重量大、转子盘直径大,转速合理,可抵抗大块物料的强冲击力,机壳内部村板排列紧密月由10.9级高强方丁固定保证机壳坚固永不变形,出料粒度大小可调。下机壳经优化设计后,改变了传统锤破蓖穿控制出料粒度大小的方式,减少锤头在破碎腔内的磨损,使锤头的寿命提高3-5倍,更节能,更高效。

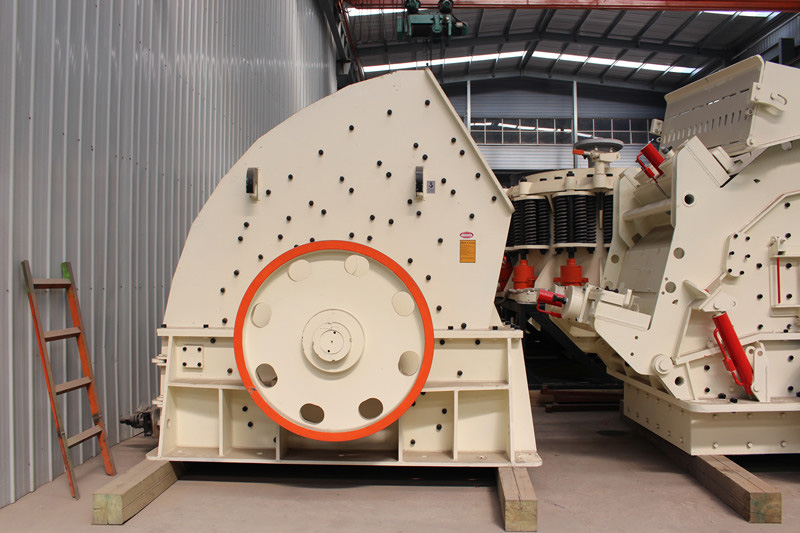

重锤式破碎机弧形机壳,通筋结构,反击板鹅蛋丝固定,侧衬板10.9级方丁固定,机壳牢固不易变形。内部反击板采用4种不同衬板:平衬板、波纹衬板、锯齿衬板、活衬板。平衬板在机口位置,大物料进入破碎机口冲击力较大,有效保护机壳。破碎区采用波纹衬板,整形区采用锯齿衬板对石料进行整形,成型区采用活衬板,自流设计,粒型完美,避免重复破碎,达到粒型的自动排出。

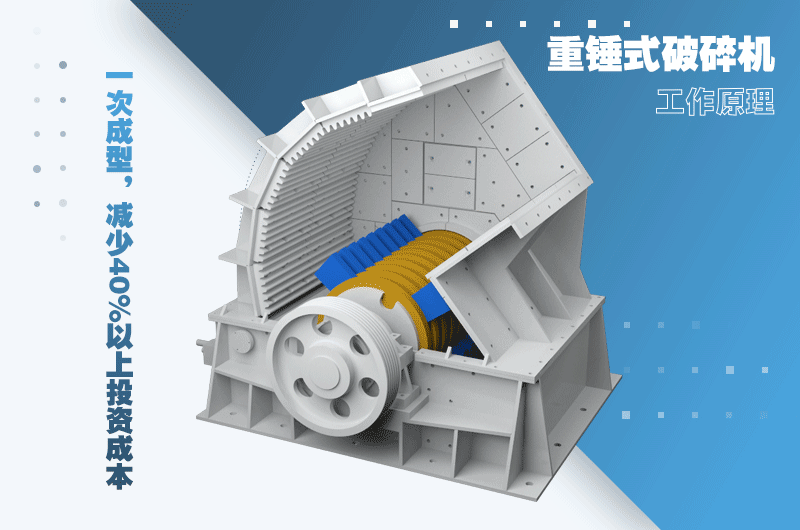

物料经给料斗进入破碎机后,遇到高速旋转的锤头而被打击到破碎机进口处的耐磨齿板上,进行首次破碎,经破碎后颗粒基本相同的物料均匀的进入主破碎腔内,进行二次破碎,在主破碎腔内已被均化的物料颗粒从锤头再次获得动能,高速冲向反击腔内部的齿形衬板上,经过齿衬板的向上反弹,再次被锤头破碎,与此同时物料还受到彼此间的撞击而破碎,如此反复循环,在反击腔内多次破碎,最后从出料口排出。通过调整转子与反击板的间隙的来控制产品粒度。
型号 | 转子直径 长度(mm) |
进料口尺寸 宽*长(mm) |
进料粒度(mm) | 生产能力(T/H) | 电机功率(kw) | 外型尺寸 长宽高(mm) |
---|---|---|---|---|---|---|
PCZ1308 | 1310×790 | 850×800 | ≤600 | 100-160 | 132 | 2818×2100×2390 |
PCZ1510 | 1500×900 | 1000×90 | ≤700 | 160-210 | 132×2 | 3260×2414×2750 |
PCZ1512 | 1500×1160 | 1200×900 | ≤750 | 250-320 | 160×2 | 3260×2624×2750 |
PCZ1615 | 1650×1452 | 1500×1200 | ≤1000 | 420-500 | 200×2 | 3456×2915×3185 |
PCZ1620 | 1660×1900 | 2000×1200 | ≤1200 | 800-1000 | 315×2 | 3500×3100×3200 |
PCZ1820 | 1800×1964 | 2000×1200 | ≤1200 | 1000-1200 | 450×2 | 3270×3210×3520 |
