单缸圆锥破碎机主要由主机、电动机、减速器、控制柜等组成。其工作原理是利用主轴上的偏心套,将电动机的旋转运动转化为偏心套的摆动,从而使主机内的圆锥进行周期性的往返运动。当物料进入破碎腔内,受到圆锥的高速冲击和挤压,最终被破碎成所需粒度的成品。

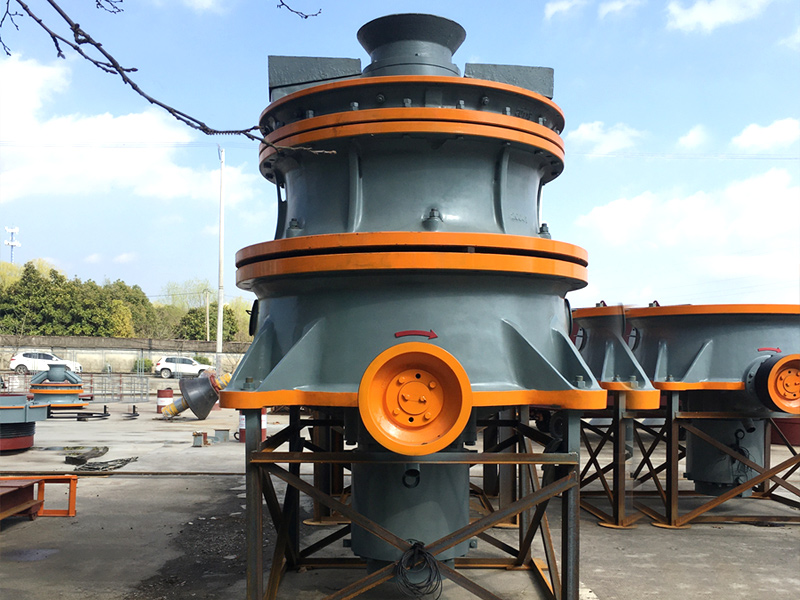

单缸圆锥破碎机
单缸圆锥破碎机是一种高效、耐用的破碎设备,广泛应用于采矿、冶金、建筑等领域。它具有结构先进、破碎效率高、维护方便等特点,能够满足各种不同的破碎需求。
单缸液压圆锥破碎机(单缸圆锥破碎机)主轴上下两端均有支撑,能承受更大的破碎力和更大的冲程,加上与层压原理相适应的特殊破碎腔形,使该机具有更高的破碎效率。
单缸液压圆锥破碎机(单缸圆锥破碎机)在将破碎冲程、破碎速度以及破碎腔形状的组合设计,使该机在动锥大端直径相同的情况下,比老式弹簧圆锥破的产量高 35%~60%,生产能力大等特点。
单缸液压圆锥破碎机(单缸圆锥破碎机)采用特有的破碎腔形状以及层压破碎原理,产生颗粒间的破碎作用,从而使成品中立方体所占的比例明显增高,针片状石子减少,粒级更为均匀的特点。
轧臼壁与锥体之间的接合面贴合稳固、牢靠,不再灌充填补剂,省去了每次换件的剔除和填充、填补料时间。
单缸液压圆锥破碎机结构简单而紧凑,性能稳定,不易故障。维修方便快捷。双保险控制的液压与润滑系统,可确保该机的过载保护与良好的轴承润滑。
单缸液压圆锥破碎机(单缸圆锥破碎机)工作时,电机带动破碎机的小齿轮,小齿轮带动大齿轮,大齿轮组件(大齿轮、大齿轮架、偏心钢套)带动偏心套组件(偏心缸套、偏心铜套)和主轴组件(主轴、内锥、内锥衬板)以理论垂直线为中心,在铜衬套内公转,主轴组件在偏心铜套内以主轴的中心线可以实现自转。
空机运行的时候,偏心套组件“抱着”主轴组件和随大齿轮一同公转,当物料加入到破碎腔后,主轴总成(主轴、内锥)在物料的阻力下在偏心铜套内缓慢的自转。内锥的运行轨迹看起来是在破碎腔内来回摆动,同时缓慢的旋转,物料被摆动的内锥挤压破碎。
支撑套与架体连接处靠液压缸压紧,当破碎机内落入金属块等不可破碎物体时,单缸的动锥由底部液压活塞托起,起到排放口调整和过铁保护、反复起落排除堵矿的作用。
SC单缸圆锥破中碎系列技术参数:
型号 | 腔型 | 给料口尺寸(mm) | 最大进料尺寸(mm) | 最小排料口尺寸(mm) | 电机功率(kw) | 处理能力(t/h) |
SC100S | C1 | 250 | 200 | 22 | 90 | 85-170 |
C2 | 200 | 160 | 19 | 70-130 | ||
SC160S | C1 | 360 | 290 | 25 | 160 | 125-345 |
C2 | 300 | 240 | 22 | 108-305 | ||
SC250S | C1 | 450 | 360 | 35 | 250 | 267-605 |
C2 | 400 | 320 | 29 | 225-515 | ||
SC315S | C1 | 560 | 450 | 41 | 315 | 349-1050 |
C2 | 500 | 400 | 38 | 318-892 |
SC单缸圆锥破细碎系列技术参数:
型号 | 腔型 | 给料口尺寸(mm) | 最大进料尺寸(mm) | 最小排料口尺寸(mm) | 电机功率(kw) | 处理能力(t/h) |
SC100 | F1 | 150 | 120 | 10 | 90 | 45-135 |
F2 | 90 | 70 | 10 | 43-118 | ||
F3 | 38 | 30 | 4 | 25-40 | ||
SC160 | F1 | 200 | 160 | 13 | 160 | 69-215 |
F2 | 115 | 90 | 10 | 57-184 | ||
F3 | 35 | 25 | 70-90 | |||
SC250 | F1 | 215 | 170 | 16 | 250 | 116-396 |
F2 | 110 | 90 | 13 | 117-194 | ||
F3 | 38 | 30 | 100-125 | |||
SC315 | F1 | 275 | 220 | 16 | 315 | 177-662 |
F2 | 175 | 140 | 16 | 162-552 | ||
F3 | 85 | 70 | 13 | 175-325 | ||
SC560 | F1 | 300 | 240 | 22 | 560 | 448-1512 |
F2 | 195 | 155 | 19 | 380-1373 | ||
F3 | 90 | 70 | 13 | 357-912 | ||
SC750 | F1 | 370 | 295 | 25 | 750 | 394-2181 |
F2 | 300 | 240 | 19 | 342-2020 | ||
F3 | 230 | 185 | 16 | 267-1814 | ||
F4 | 120 | 95 | 13 | 248-1165 | ||
F5 | 85 | 70 | 10 | 185-1170 |
