HD德版颚式破碎机全新的机架设计理念,保证机架刚度的同时,减小了整机安装空间。由高品质铸钢动颚、锻造偏心轴和大型辊子轴承构成的动颚总成,使得HD系列颚式破碎机具有超凡的可靠性。
HD德版颚式破碎机的特点在于将破碎腔型、运动参数的优化设计合理,不仅使机器产能和产品质量大大提升,而且扩大了产品应用范围 。HD可广泛应用于金属和非金属矿、建筑、砂石、水泥、冶金等各个行业,在处理坚硬物料方面,有着出色表现。
先进的边护板螺栓固定系统及人性化的吊装孔设计使HD德版颚式破碎机在更换边护板和肘板时更加方便快捷。在润滑过程中迷宫密封结构的交叉间隙由内向外自动填充润滑脂,能有效地防止灰尘或其它细小颗粒进入轴承室污染润滑脂,从而延长润滑脂和设备的使用寿命。
德版鄂破可以通过螺杆或液压缸控制调整座前后移动,能够方便、快捷地实现对排矿口的调节,及大地方便了现场的操作管理。
HD德版颚式破碎机与同等规格的颚式破碎机相比,HD德版颚式破碎机结构简单合理,占用空间小,适应性更强,与同规格的其他产品相比产量可提高30%-50%。
全新的机架设计理念,保证机架刚度的同时,减小了整机安装空间。

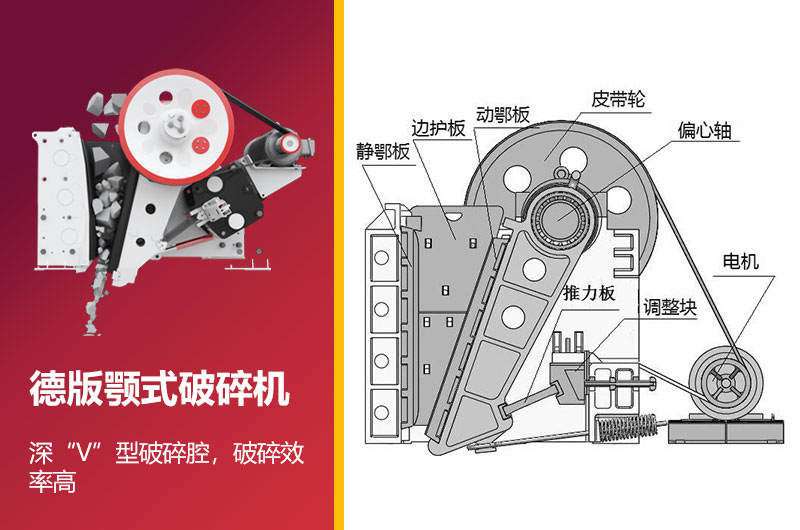

德版颚式破碎机的工作方式为曲动挤压型:电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板与动颚间夹角变大,从而推动动颚板向固定颚板接近,与其同时物料被压碎或劈碎,达到破碎的目的;当动颚下行时,肘板与动颚夹角变小,动颚板在拉杆、弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出。
型号 | 进料口尺寸(mm) | 最大进料粒度 (mm) | 出料口调整范围(mm) | 处理能力(t/h) | 电机功率(kw) | 外形尺寸 长×宽×高 (mm) |
HD72(57) | 460×720 | 425 | 45-100 | 50-120 | 6P 55 | 2100×1556×1640 |
HD86(69) | 580×860 | 500 | 50-150 | 60-260 | 8P 75 | 2200×1754×1810 |
HD98(751) | 680×980 | 630 | 75-175 | 110-?410? | 8P 110 | 2660×1960×2175 |
HD110(912) | 850×1100 | 750 | 100-200 | 230-550 | 6P 132 | 2960×2381×2556 |
HD125 | 950×1250 | 900 | 125-225 | 280-750 | 8P 160 | 3500×2614×2925 |
