圆筒洗砂机是一种新型的筒式洗选设备,可清洗分离砂石中的石粉泥土,其新颖的密封结构,可靠的传动装置,确保了清洗脱水的效果,是配合制砂机使用的一种高效洗砂设备。圆筒洗砂机广泛应用于建筑工地、砂石厂、水电站混凝土大坝工地等多种行业,它具有洗净度高,结构合理,处理量大,功耗小,洗砂过程中砂子流失少,尤其是滚筒洗砂机传动部分均与水、砂隔离,故其故障率大大低于目前常用洗砂机。

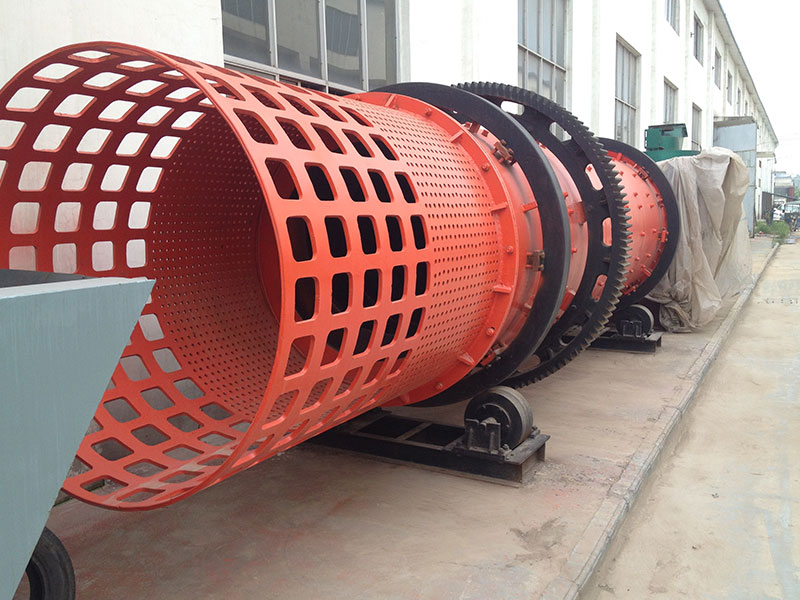

圆筒洗砂机
圆筒洗砂机用于选矿工艺执行前含泥矿石清洗,提高后道工艺选矿指标,常用于锰矿、铁矿、石灰石、钨矿、锡矿、硅砂矿等矿物原料的清洗工序。圆筒洗砂机是用于黑色和有色冶金矿山、钢铁、冶金、化工、建材用来洗净矿石、石料的大型设备,圆筒洗砂机处理能力较大是满足大生产力对矿石、石料的清洁度有要求的企业的理想设备。
1.滚筒式洗沙机设备广泛应用于含泥量高的矿石前序清洗工作;可清洗各种难洗大块矿石,清洗效率高达99%。
2.低速旋转功耗,节约成本;
3.滚筒式洗沙机设备结构简单,性能稳定,产量大;
4.故障率低,耐磨零件使用寿命长。
5.大型滚筒洗砂机处理能力大,洗矿能力强;
6.长型洗矿筒使物料在时间内停留,完全有效地分散物料;
7.大型滚筒式洗沙机设备筒体采用加厚钢板;
8.滚筒洗砂机采用重轴承、齿轮和托轮;
9.输出功率大的电机和齿轮系统产生高效扭矩;
10.大型滚筒式洗沙机设备用高压冲洗水冲洗圆筒内壁;
11.大型滚筒式洗沙机设备的最大进料粒度可达230毫米。

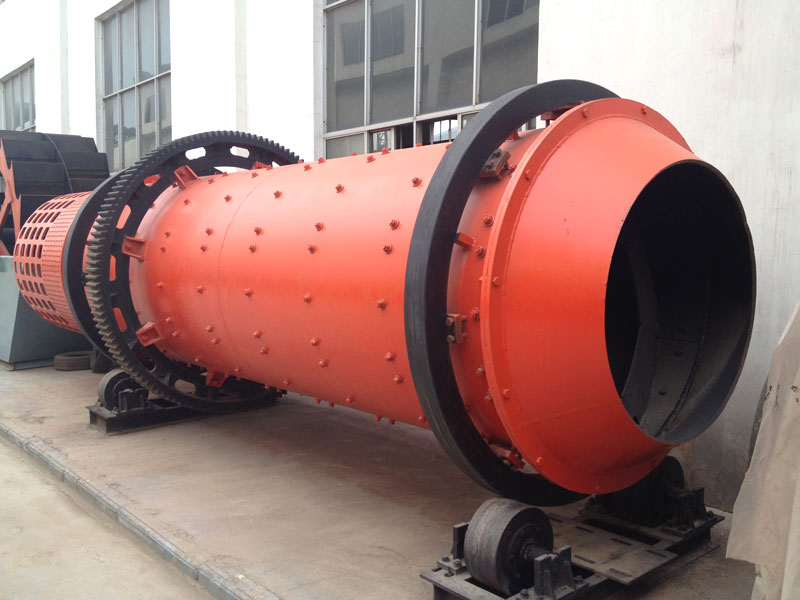

圆筒洗砂机由四个拖轮支撑,筒体随着电机、减速机带动大小齿轮作低速旋转。含有泥团和石粉的矿石自进料口经给料装置给入,进入旋转滚筒内的矿石被清洗滚筒内安装具有特定角度的搅拌装置不断的带起、抛起、搅拌,自进料端到出料端移动过程中多次循环过程中被顺向或逆向的高压水柱不断的洗涤,清洗干净的矿石经过卸料端脱污水装置的脱水后排出送往成品堆。含有污泥的污水则通过出料端的污水装置流出,经过三级沉淀池的沉淀后以备再次洗矿循环使用。
规格型号 | 0540 | 0745 | 1050 | 1254 | 1554 | 1575 | 1875 | |
螺旋直径(mm) | 500 | 750 | 1000 | 1200 | 1500 | 1500 | 1800 | |
长度(mm) | 4000 | 4500 | 5000 | 5400 | 5400 | 7200 | 7200 | |
螺旋转速(r/min) | 18 | 18 | 18 | 16 | 16 | 14 | 12 | |
产量(t/h) | 3-10 | 5-20 | 10-30 | 30-50 | 50-80 | 50-80 | 80-150 | |
配套电动机(kw) | 5.5 | 7.5 | 11 | 15 | 22 | 30 | 37 | |
外型尺寸 | 长(m) | 5-7 | 5-7 | 5-7 | 5-7 | 5-5.7 | 5-9 | 5-9 |
宽(m) | 0.67 | 0.8 | 1.25 | 1.44 | 1.85 | 1.85 | 2.1 | |
高(m) | 1.3 | 1.5 | 2.2 | 2.4 | 2.8 | 2.8 | 3.2 |
