VSI制砂机

产品简介

VSI系列新型制砂机是在我公司多年研制、开发、生产矿山机械的基础上，吸取国内外同类产品的先进技术开发的具有国际先进水平的新一代节能、高效破碎机，其性能在各种矿石细碎设备中起着不可替代的作用。

VSI制砂机是成熟的细碎技术与机械制造结合的典范，其特别的转子结构设计、耐磨材料工艺、破碎速度优化和液压设计，能够为高速公路、高速铁路、高层建筑、市政建设、水电大坝建设、混凝土搅拌站提供品质良好的砂石骨料，是人工制砂和石料整形领域的理想设备。

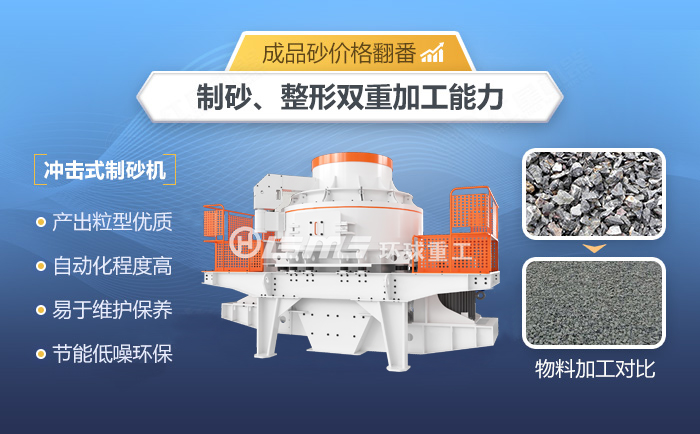

VSI制砂整形机

性能优势

• 1整形能力强，出料粒型好

  产品呈立方体，粒形好、级配合理、细度模数可调，特别适合人工制砂和石料整形。

• 2优化设计，降低成本

  优化的破碎腔撞击角度设计，物料与耐磨件的摩擦少，直接降低了设备的使用成本。

• 3使用寿命长

  标配稀油润滑站，彻底解决轴承发热等问题，使主轴轴承保持恒温，延长维护周期和使用寿命。

• 4部件设计合理

  配备过强振动显示与报警装置，如若设备发生不良运转，可发出警告，使设备停止工作，达到保护设备的目的。

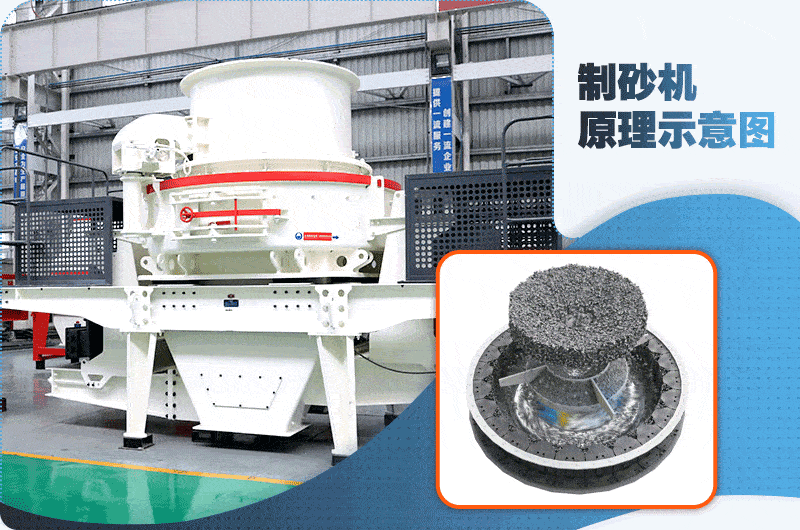

工作原理

VSI制砂机拥有两种进料模式：

石料整形破碎模式:物料落入进料斗，经中心进料孔进入高速旋转的转子后被充分加速并经发射口抛出，首先与反弹后自由下落的一部分物料进行撞击，然后一起冲击到周围的涡流腔内的涡状料衬上（或反击块上），先被反弹到破碎腔的顶部，后偏转向下运动，与从叶轮流道发射出来的物料撞击形成连续的物料幕，末了经由下部排料口排出。

石料破碎模式：物料落入制沙机进料斗，在经环形孔落下，被分料板分成两股料，一股经分料盘进入高速旋转的甩轮，另一股从分料盘四周落下。进入甩轮的物料，在甩轮内被迅速加速，其加速度可达数十倍重力加速度，然后高速从甩轮内抛出，首先同由分料器四周自由落体的另一部分物料冲击破碎，然后一起冲击到涡流腔内涡流衬层上，被物料衬层反弹，斜向上冲击到涡流腔的顶部，又改变其运动方向，偏转向下运动，又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样，一块物料在涡流破碎腔内受到两次至多次几率撞击、摩擦和研磨破碎作用，被破碎的物料由下部排料口排出。

作业现场

技术参数
