双螺旋洗砂机也叫砂石洗选机,主要组成结构有双螺旋叶片、洗料槽、减速机、电机、中心轴、螺旋叶片、支架组成。支架焊接在中心轴上,螺旋叶片安好后用螺栓压紧,使叶片不下体变形。总体来说结构简单,组成部件较少,日常维护保养便捷,同时双螺旋装置又可以极大地提高生产效率。

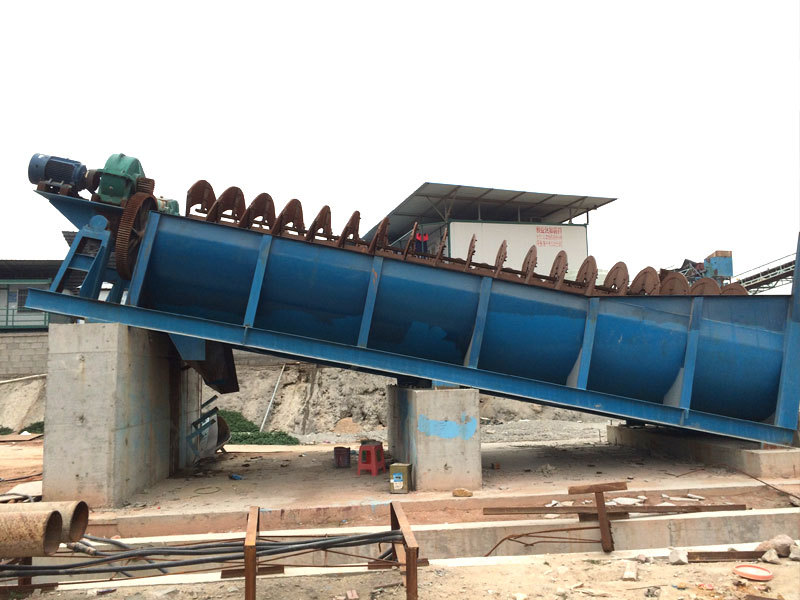

双螺旋洗砂机
双螺旋洗砂机适用于冶金、建材、水电等行业的洗选、分级、除杂等较细粒度和粗粒度物料的洗选作业;广泛应用于建筑工地、砂石厂、水电站混凝土大坝工地等多种行业。双螺旋洗砂机能量利用率更高,减少了轮斗在提升的过程中造成的能耗损失,使能量更好的被有效利用。减少了部分部件的磨损,螺旋洗砂机,不需要增加筛网,因此减少了筛网的损耗,延长了设备的受用寿命。
双螺旋洗砂机对导料板和可调式长溢流堰板进行了专业设计,配合经过优化的螺旋速度,确保物料洗选、分级的精度。
优化设计的排水沟槽,确保物料中的水份大限度的脱除。并且传动部分均与水、砂完全隔离,故其故障率远远低于常用的洗砂机设备。

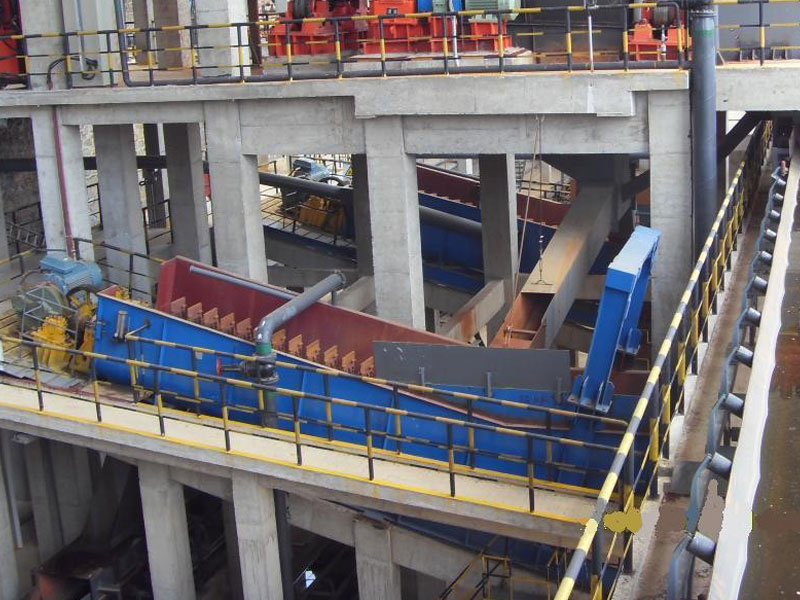

应用范围广,在砂石厂、建筑、水泥等行业是很常见的,用于建筑工地、砂石厂、预制厂、选矿厂及水电工地大量用砂石的脱泥、作业,也可用于矿石选别作业。
双螺旋洗砂机的功率比较小,耗能量低,但是它的洗洁度比较高,采用全封闭的装置,砂石流失量也比较少。

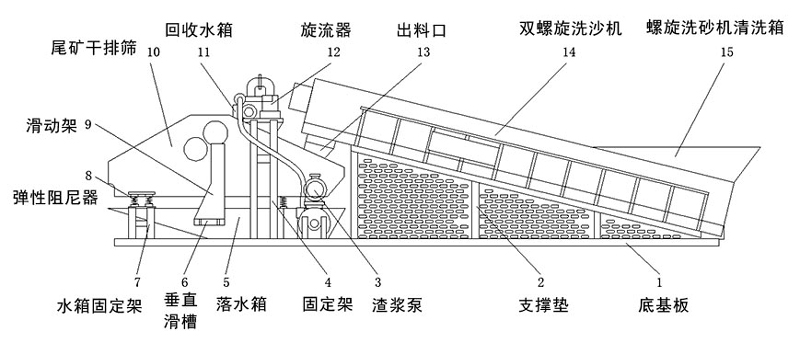

螺旋洗砂机结构图
螺旋洗砂机在工作时,电机通过三角带、减速机、齿轮减速后带动叶轮缓慢转动,砂石有给料槽进入洗槽中,在叶轮的带动下翻滚,并互相研磨,除去覆盖砂石表面的杂质,同时破坏包覆砂粒的水汽层,以利于脱水;同时加水,形成强大水流,及时将杂质及比重小的异物带走,并从溢出口洗槽排出,完成清洗作用。干净的砂石由叶片带走,砂石从旋转的螺旋叶片推入出料槽,完成石料的清洗作用。
规格型号 | XS1500 | XS2000 | XS2400 | XS3000 | |
螺旋直径(mm) | 750x2 | 1000x2 | 1200x2 | 1500x2 | |
长度(mm) | 4500 | 5400 | 5400 | 5400 | |
螺旋转速(r/min) | 18 | 18 | 16 | 16 | |
产量(t/h) | 60-80 | 80-120 | 120-160 | 160-200 | |
配套电机(kw) | 7.5x2 | 11x2 | 15x2 | 22x2 | |
外形尺寸 | 长(m) | 6.6 | 7.5 | 7.6 | 7.6 |
宽(m) | 1.75 | 3 | 3.2 | 3.7 | |
高(m) | 1.4 | 2 | 2.2 | 2.2 |
