滚筒筛也叫滚筒筛沙机,滚筒筛分机,它的主体部分是筛分筒,有若干个圆型状沙王组成,过变速减速系统使筛分筒在一定转速下旋转,物料自上而下通过筛分筒得到分离,细料从筛分筒前端下部排出,粗料从筛分筒下端尾部排出,以此来完成物料的分级筛选。

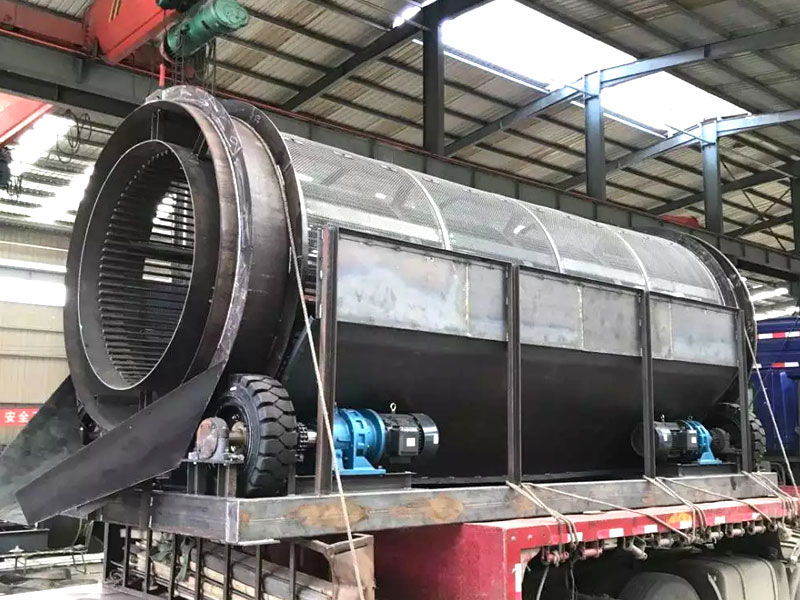

滚筒筛
滚筒筛具有结构简单紧凑、刚度大、强度高、受力分布均衡、安全系数大的特点。参数设置合理,避开筛体各级固有频率,减少共振影响。筛分强度大(振幅11mm),筛分效率高(>95%),物料处理能力大,运行平稳。
滚筒筛在保证筛面完好的同时,要定期对滚筒筛进行翻转调头,以保证筛缝下侧的筛条有一定的棱角,从而提高滚筒筛的预脱水脱泥效果。

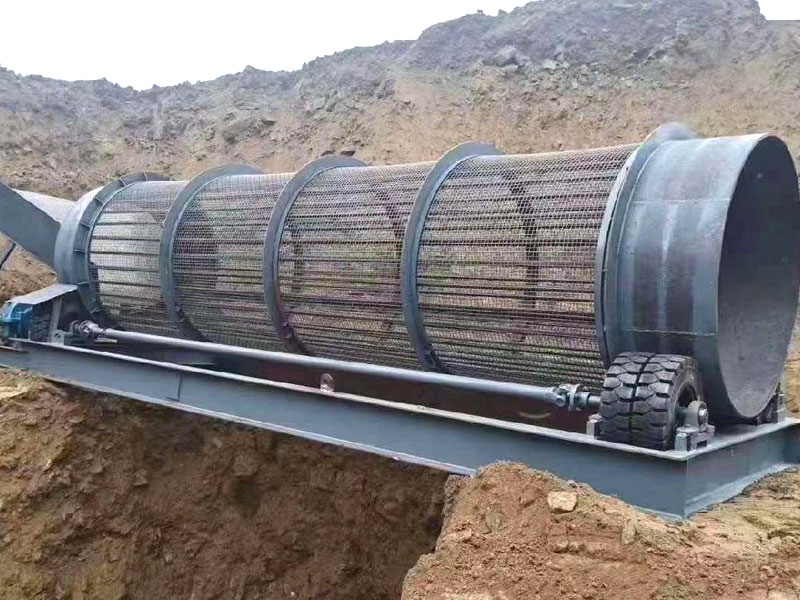

滚筒筛结构
滚筒筛广泛应用于冶金、化工、食品、轻工、医药等领域。其中,冶金行业的矿山物料筛分是滚筒筛的主要应用领域之一。化工行业一些细小颗粒的分离和过滤工作也需要使用滚筒筛。食品及轻工行业的原料筛分及糖果、饼干等食品的制造过程中需要使用滚筒筛。医药行业一些药品生产中也会用到滚筒筛进行筛分工作。
1、采用滚动筛分原理,筛分效率达95%以上,每小时可筛沙50-800吨,是人工筛分效率的10倍以上。
2、筛净率高,筛漏不沾沙子,节省资源,设有梳形清筛装置,可减少物料堵塞。
3、筛分有效面积大,物料能充分接触筛网,因而单位时间内筛分量大。
4、整个筛分机构均设计在密封防尘罩内,避免物料筛选过程中的粉尘飞扬和块状飞溅,减少污染。
5、设备密封隔离罩可以拆开,拆开后不影响机器正常运行,并且检修非常方便。
滚筒装置倾斜安装于机架上。电动机经减速机与滚筒装置通过联轴器连接在一起,驱动滚筒装置绕其轴线转动。当物料进入滚筒装置后,由于滚筒装置的倾斜与转动,使筛面上的物料翻转与滚动,使合格物料(筛下产品)经滚筒外圆的筛网排出,不合格的物料(筛上产品)经滚筒末端排出。在滚动过程中位于筛子上部的拍打架会一直拍打滚筒装置,防止物料卡在筛网中影响筛子使用。同时滚筒筛的喷淋可以在滚筒装置转动过程中对筛子表面及物料进行冲洗,是物料更干净。
型号 | 出力(t/h) | 功率(kw) | 筛筒直径(mm) | 筛筒长度(mm) | 入料粒度(mm) | 筛下粒度(mm) | 外型尺寸(长×宽×高mm) | 价格(元) |
GTS1015 | 50 | 3.0 | 1000 | 1500 | ≤300 | 0~100 | 2600×1400×1700 | 4000-15000 |
GTS1020 | 100 | 4.0 | 1000 | 2000 | 3390×1400×2140 | 8000-20000 | ||
GTS1225 | 160 | 5.5 | 1200 | 2500 | 4146×1600×2680 | 9800-26000 | ||
GTS1530 | 250 | 7.5 | 1500 | 3000 | 4460×1900×2820 | 11000-30000 | ||
GTS1545 | 350 | 11 | 1500 | 4500 | ≤400 | 5960×1900×3080 | 16000-37000 | |
GTS1848 | 450 | 15 | 1800 | 4800 | 6500×2350×4000 | 18000-42000 | ||
GTS2055 | 600 | 22 | 2000 | 5500 | 7500×2550×4800 | 20000-53000 | ||
GTS2265 | 800 | 30 | 2200 | 6500 | 8500×2750×5000 | 25000-61000 |
