螺旋分级机是选矿的设备之一,螺旋分级机借助固体颗粒的比重不同,因而在液体中沉淀的速度不同的原理,进行机械分级的一种设备。能把磨机内磨出的料粉级于过滤,然后把粗料利用螺旋片旋片旋入磨机进料口,把过滤出的细料从溢流管子排出。螺旋分级机简称分级机。 分级机主要有高堰式单螺旋和双螺旋、沉没式单螺旋和双螺旋四种分级机。

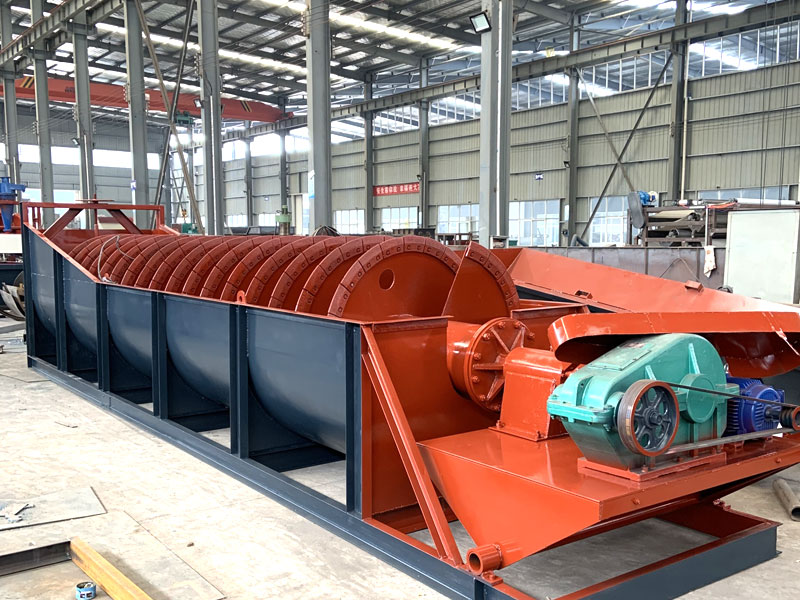

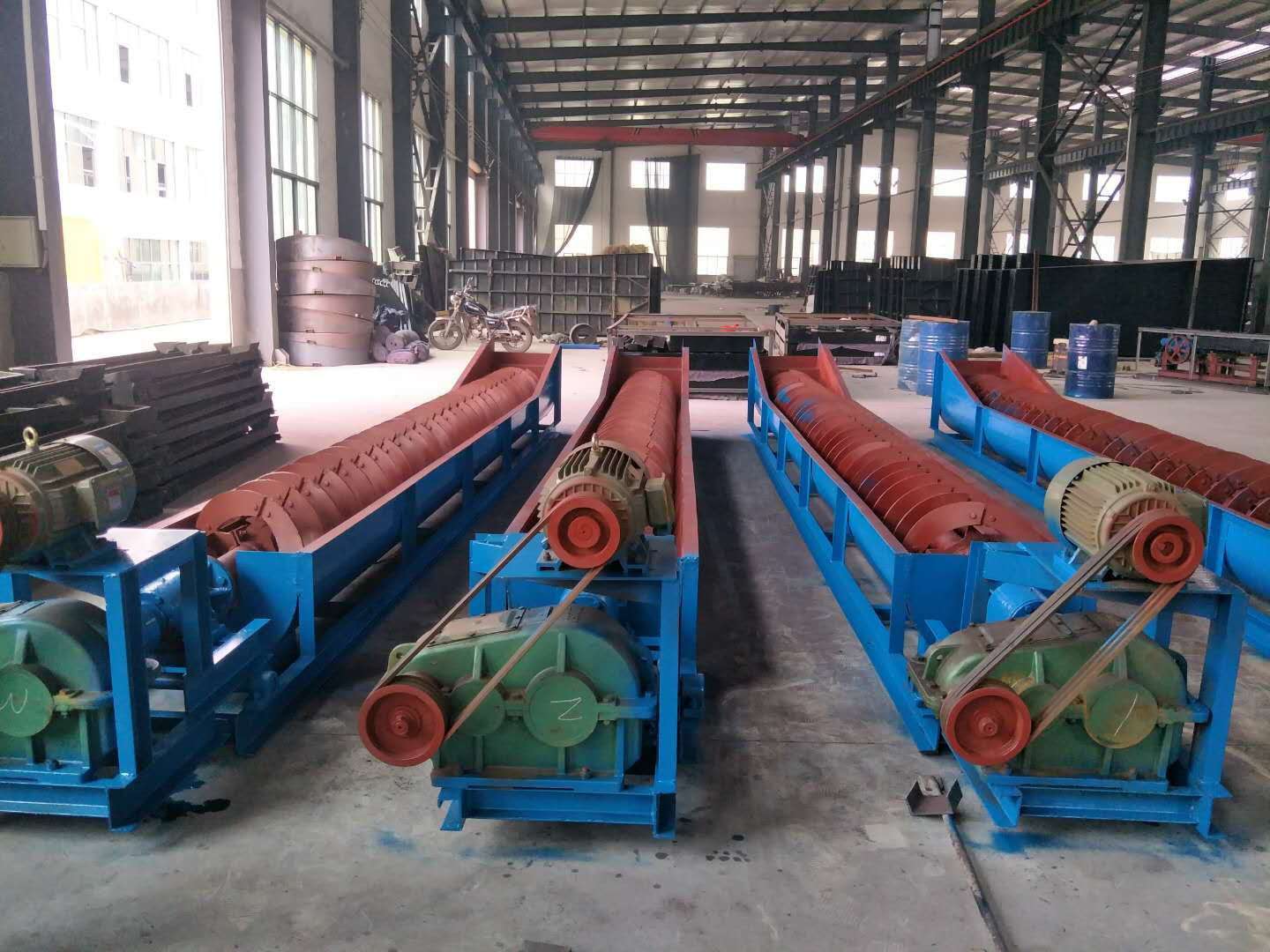

螺旋分级机主要由传动装置、螺旋体、槽体、升降机构、下部支座(轴瓦)和排矿阀组成。螺旋分级机广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙,或用在重力选矿厂中来分级矿砂和细泥,及金属选矿流程中对矿浆进行粒度分级,及洗矿作业中的脱泥、脱水等作业。具有结构简单、工作可靠、操作方便等特点。

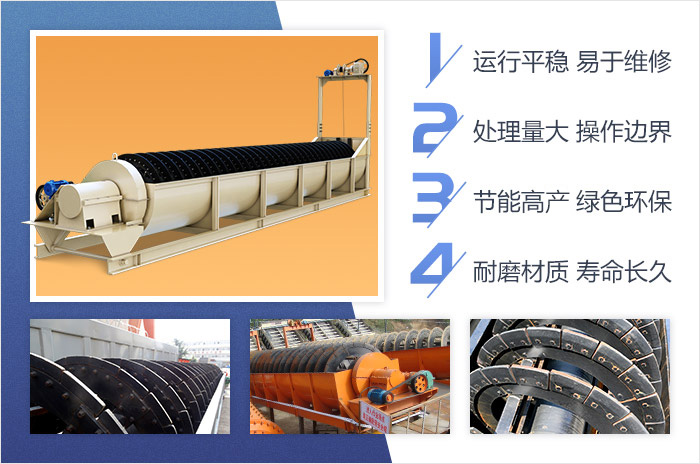

螺旋分级机优势
1. 低能耗:同样处理量,能耗比其它卧式、立式分级机降低50%。
2. :同样处理量,分级效率比其它卧式、立式分级机提高50%。
3. 高精度:分级细度高,彻底杜绝产品中过大颗粒及筛余物。
4. 低转速:相同分级粒径,分级轮转速比其它卧式、立式分级机降低50%。生产莫氏硬度<5的粉体时,分级轮无磨损;生产莫氏硬度≥7的粉体时,分级轮使用寿命比其它卧式、立式提高5~8倍。
6. 结构全:可根据不同特殊要求,配置专用的分级结构。
7. 可与球磨机、雷蒙磨、冲击磨、气流磨等各种粉磨设备组成闭路或开路系统。
8. 自动化程度高,稳定性强,操作简便,负压生产,无粉尘污染,环境优良。
螺旋分级机工作原理
分级机是借助于固体粒大小不同,比重不同,因而在液体中的沉降速度不同的原理,细矿粒浮游在水中成溢流出,粗矿粒沉于槽底。由螺旋推向上部排出,来进行机械分级的一种分级设备,能把磨机内磨出的料粉级于过滤,然后把粗料利用螺旋片旋片旋入磨机进料口,把过滤出的细料从溢流管子排出。该机底座采用槽钢,机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套,耐磨耐用,提升装置分电动和手动两种。
型号 | 螺旋直径(mm) | 水槽长度(mm) | 螺旋转速(r/min) | 处理量(t/d) | 电动机功率(kw) | 外形尺寸(mm≤) | ||||
按返砂 | 按溢流 | 传动用 | 升降用 | 长 | 宽 | 高 | ||||
FG-3 | 300 | 3000 | 12-30 | 80-150 | 20 | 1.1 | ---- | 3850 | 490 | 1140 |
FG-5 | 500 | 4500 | 8-12.5 | 135-210 | 32 | 1.1 | ---- | 5430 | 680 | 1480 |
FG-7 | 750 | 5500 | 6-10 |
340-570 |
65 |
3 |
---- |
6720 |
980 |
1820 |
FG-10 |
1000 |
6500 |
5-8 |
675-1080 |
110 |
5.5 |
---- |
7590 |
1240 |
2380 |
FC-10 | 8400 | 675-1080 | 85 | 7.5 | ---- | 9600 | 1240 | 2680 | ||
FG-12 | 1200 | 6500 | 4-6 | 1170-1870 | 155 | 7.5 | 2.2 | 8180 | 1570 | 3110 |
FC-12 | 8400 | 1170-1870 | 120 | 7.5 | 2.2 | 10370 | 1540 | 3920 | ||
2FG-12 | 6500 | 2340-3740 | 310 | 15 | 4.4 | 8230 | 2790 | 3110 | ||
2FC-12 |
8400 |
2340-3740 |
240 |
15 |
4.4 | 10370 | 2790 | 3920 | ||
FG-15 |
1500 |
8300 |
4-6 |
1830-2740 |
235 |
7.5 |
2.2 |
10410 |
1880 |
4080 |
FC-15 | 10500 | 1830-2740 | 185 | 7.5 | 2.2 | 12670 | 1820 | 4890 | ||
2FG-15 |
8300 |
2280-5480 |
470 |
15 |
4.4 |
10410 |
3390 |
4080 |
||
2FC-15 |
10500 |
2280-5480 |
370 |
15 |
4.4 |
12670 |
3370 |
4890 |
||
FG-20 |
2000 |
8400 |
3.6-5.5 |
3290-5940 |
400 |
11-15 |
3 |
10790 |
2530 |
4490 |
FC-20 |
12900 |
3210-5940 |
320 |
11-15 |
3 |
15610 |
2530 |
5340 |
||
2FG-20 |
8400 |
7780-11880 |
800 |
22-30 |
6 |
11000 |
4600 |
4490 |
||
2FC-20 |
12900 |
7780-11880 |
640 |
22-30 |
6 |
15760 |
4600 |
5640 |
||
FG-24 |
2400 |
9130 |
3.67 |
6800 |
580 |
15 |
3 |
11650 |
2910 |
4970 |
FC-24 | 14130 | 6800 | 490 | 18.5 | 4 | 16580 | 2930 | 7190 | ||
2FG-24 | 9130 | 13600 | 1160 | 30 | 6 | 12710 | 5430 | 5690 | ||
2FC-24 | 14130 | 13700 | 910 | 37 | 8 | 17710 | 5430 | 8000 | ||
2FG-30 | 3000 | 12500 | 3.2 | 23300 | 1785 | 40 | 8 | 16020 | 6640 | 6350 |
2FC-30 | 14300 | 23300 | 1410 | ---- | ---- | 17091 | ---- | 8680 |
