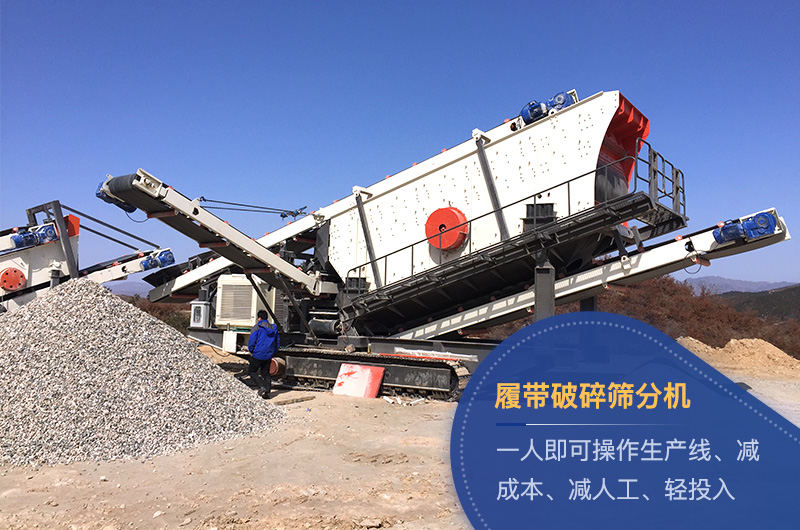

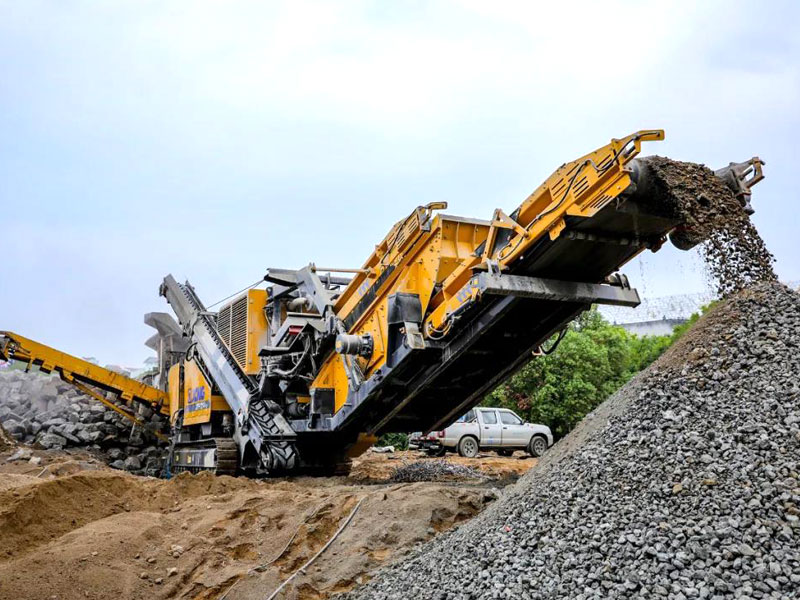

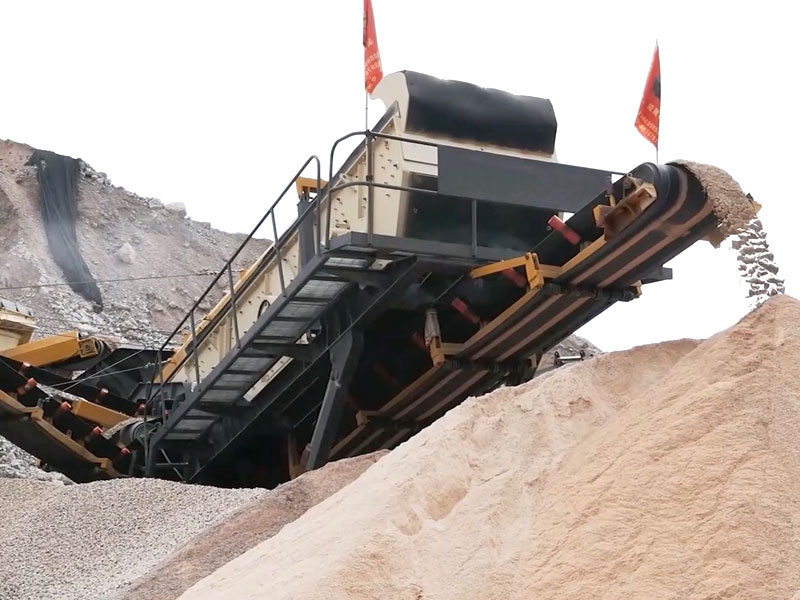

移动式振动筛分机的设计是在传统振动筛基础上升级改进,传统的振动筛是固定的安置在一个地方,而移动式振动筛改变了传统的固定方式,具有可移动性强的特点,省去了固定式振动筛前期打桩等基础设施建设环节。
移动式振动筛分机应用于破碎环节之后的环节,作为粗碎和细碎直接的衔接设备,可将不同规格大小的颗粒物料进行筛分。适用于花岗岩、河卵石、青石、玄武岩、石灰石等各种矿石的筛分,筛分效果显著,根据客户需求可设计单层、双层、三层等筛分设备。
履带式移动筛分站性能优势
1、性能优良
性能优良的动力系统,康明斯涡轮增压发动机,大扭矩行走马达,油耗低,动力大,噪音低,可靠性高。发电机可装低温预热启动装置,使设备在-25°c的低温环境中也能够启动。
2、强度高,接地比压低
全刚性船型结构底盘。具有强度高,接地比压低等特点,对山地、湿地具有很好的适应性。
3、高性能的振动筛
高性能的振动筛,集受料、筛分、传送等工艺设备为一体,通过不同机型的联合,组成一条强大的破碎筛分作业流水线,完成多需求的加工作业。
4、适应性更强
履带遥控控制行走,适应性更强。
移动式振动筛分机工作原理
机型 | TS1860 | TS2160 |
筛箱 | ||
外形(mm) | 1800x6000三层 | 2100x6000三层 |
进料粒度 | ≤200mm | ≤200mm |
筛孔尺寸 | 5-100mm | 5-100mm |
驱动方式 | 液压马达驱动 | 液压马达驱动 |
车架 | ||
液压履带底盘 | 40T | 40T |
船型车架 | Q345B焊接 | Q345B焊接 |
给料皮带机 | ||
规格 | B1000*11.8米 | B1000*11.8米 |
驱动方式 | 液压马达驱动 | 液压马达驱动 |
环形聚酯帆布带 | EP-200-B1000x4(4.5+1.5) | EP-200-B1000x4(4.5+1.5) |
一层料皮带机 | ||
规格 | B650*5.9米 | B650*5.9米 |
卸料高度 | 2.8米 | 2.8米 |
驱动方式 | 液压马达驱动 | 液压马达驱动 |
二层料皮带机 | ||
规格 | B650*7.5米 | B650*7.5米 |
卸料高度 | 3.5米 | 3.5米 |
驱动方式 | 液压马达驱动 | 液压马达驱动 |
三层料皮带机 | ||
规格 | B650*7.5米 | B650*7.5米 |
卸料高度 | 3.5米 | 3.5米 |
驱动方式 | 液压马达驱动 | 液压马达驱动 |
筛下皮带机 | ||
规格 | B1000*8.5米 | B1000*8.5米 |
卸料高度 | 3.6米 | 3.6米 |
驱动方式 | 液压马达驱动 | 液压马达驱动 |
动力系统 | ||
发电机+分动箱+泵 | 154KW发动机 | 154KW发动机 |
电气系统 | ||
电控柜 | 发动机运行参数监控、履带行走、各皮带机可以运行远端遥控,主要电器元件施耐德 | |
液压系统 | ||
各类油缸 | 皮带机折叠、振动筛升降 | 皮带机折叠、振动筛升降 |
液压泵、阀、附件 | 负载敏感型、电液比例阀组 | 负载敏感型、电液比例阀组 |
