滚轴筛是一种常用于粉体物料筛选和分级的机械设备。它采用高速旋转的筛网和惯性力的作用,将粉体物料进行分离和筛选。其主要作用是去除颗粒中的杂质和细小颗粒,以达到提高产品质量和降低生产成本的目的。

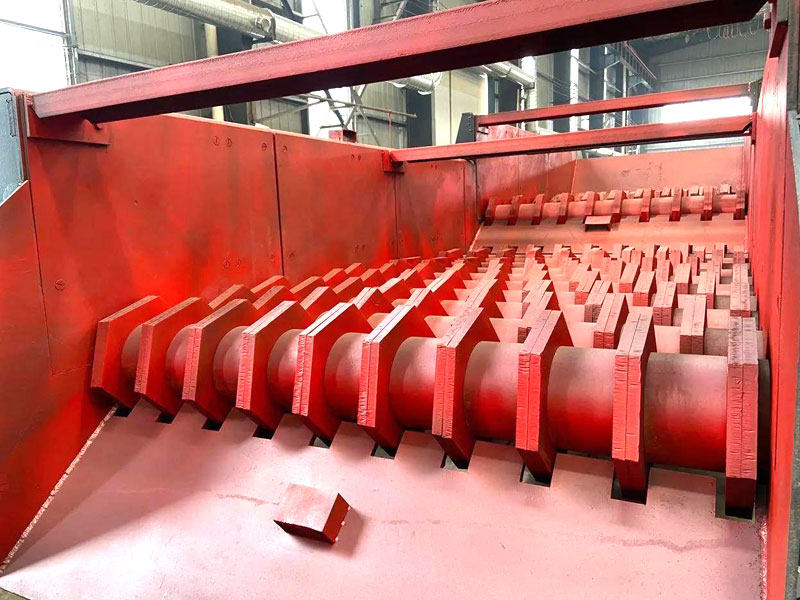

滚轴筛筛选物料效果
在实际应用中,滚轴筛可以根据不同的物料特性和生产需求进行定制,例如可以调整筛网间距、筛网孔径、振动频率等参数,以适应不同的筛分要求。同时还可以配备喷淋装置、除尘装置、静电消除器、温度控制系统等辅助设备,以满足不同客户对产品质量、环保要求的需求。

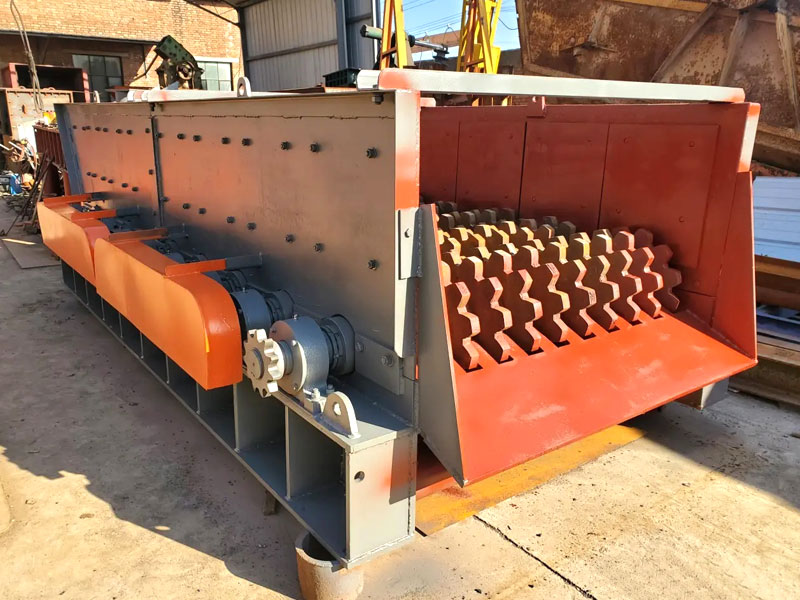

结构组成:滚轴筛主要由前筛箱、中筛箱、后筛箱、下筛箱、筛轴及煤挡板六部分组成。
1、机体部分:机体为焊接件,所有筛轴总成通过联结螺栓固定在机体,机体侧面装有衬板。
2、机盖部分:机盖为焊接件,机盖起密封作用,机盖上面设有检修门,前、后跟进煤斗和出口罩壳联结。

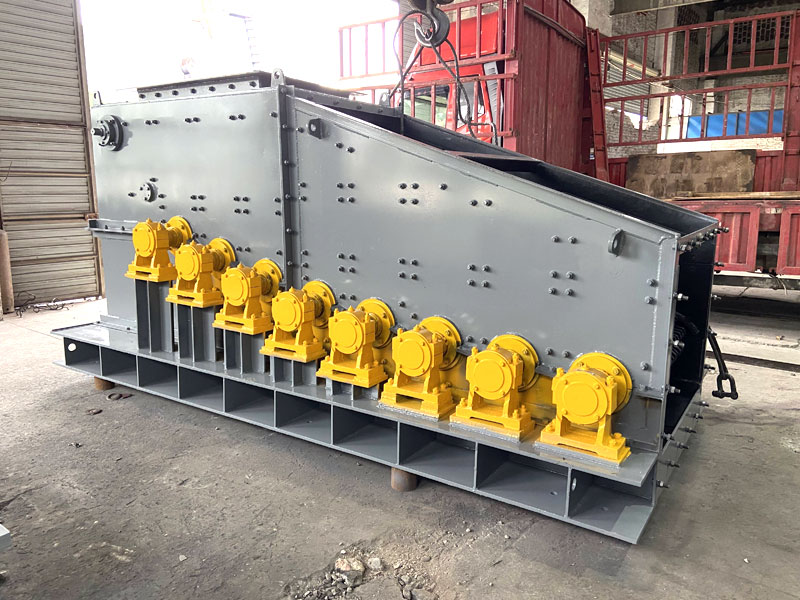

3、筛轴总成部分:筛轴总成由辊道电机(含减速机)、筛轴、筛片、平键、锁紧螺母、联轴器、轴承座及轴承座附件组成,辊道电机(含减速机)与筛轴通过联轴器直联。
4、进煤斗部分:带旁路的进煤斗为焊接件,内设挡板,挡板通过电动推杆执行器推动,限位翻转,进煤斗内装有衬板。
5、出口罩壳部分:出口罩壳为焊接件,出口罩壳起密封作用,出口罩壳上面设有检修门。
6、控制柜部分:适用于燃煤火力发电厂输煤系统和煤矿选煤系统,对煤炭粒度进行筛分。
1.筛分精度高,效率高,处理量是同体积传统滚筒筛的4倍,筛分效率是滚筒筛的1.5倍,单机生产能力可高达1000t/h左右。
2.采用新型变频技术驱动控制方式,动力小,能耗低,安全性和稳定性高,处理能力可调。
3.该机可连续运行,在不同的工矿下可起到输送、分离、筛分等功能,可实现一机多用。
4.特殊耐磨链轮,链式联动,双排链设计,运行稳定性高,机械耐用,噪音低,易损件少,更换方便。
5.模块化装配,可根据物料情况加长或缩短,便于维护和结构调整。
6.筛分范围广,适用于各种生活垃圾、商业/工业垃圾、泥石/砂石/矿石等石材、装饰/建筑垃圾、粘湿材料的分离。
滚轴筛的工作原理是通过高速旋转的筛网和惯性力的作用,将物料按照比重、大小等特性进行分离和筛选。在滚轴筛的操作过程中,物料从进料口进入筛网区域,由于筛网的高速旋转,物料会受到离心力的作用,被分离成重颗粒和轻颗粒两个部分。
重颗粒沿着筛网滚动向下落入物料出口,而轻颗粒则被抛向筛网外侧,并随着筛网的运动被输送到振动筛或其他设备中进一步分离。在筛网上方还设置有清洗装置,可以及时清除筛网上的杂质和堵塞物,保证筛分效果的稳定性和可靠性。
型号 | 功率(kw) | 进料粒度(mm) | 处理量(t/h) |
GZS1440 | 15+3+3+3 | 350 | 180-600 |
GZS1840 | 22+3+3+3 | 450 | 350-1000 |
GZS1440(出土) | 45-55 | 350 | 180-600 |
GZS1420 | 37-55 | 330 | 150-500 |
